КАБАРДИН О.Ф. "ФИЗИКА (справочные материалы)", 1991

Открытие электромагнитных волн. Электромагнитные волны были впервые экспериментально обнаружены немецким физиком Генрихом Герцем (1857-1894) в 1887 г. В его опытах ускоренное движение электрических зарядов возбуждалось в двух металлических стержнях с шарами на концах. При сообщении шарам достаточно больших разноименных зарядов между ними происходил электрический разряд. В результате шары перезаряжались, между ними вновь проскакивала искра и т.д. - процесс повторялся многократно, т.е. возникали электрические колебания.

Стержни с шарами на концах обладают определенной индуктивностью и электроемкостью и представляют собой электрический колебательный контур. Поместив на некотором расстоянии от этого контура контур из проволоки с двумя шарами на концах, Герц обнаружил, что при проскакивании искры между шарами колебательного контура возникает искра и между шарами на концах витка провода (рис. 240). Следовательно, при электрических колебаниях в открытом контуре в пространстве вокруг него образуется вихревое электрическое поле. Это поле создаем электрический ток во вторичном контуре.

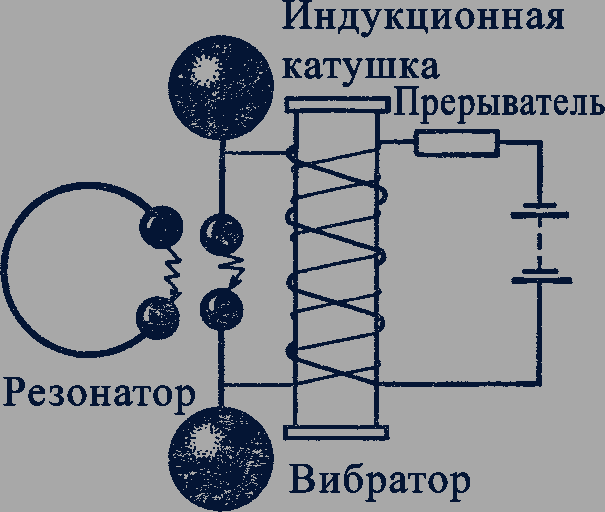

Рис. 240

При постепенном удалении вторичного контура от первичного искры между шарами возникали только при расположении контура в определенных местах пространства, разделенных одинаковыми расстояниями. Этот факт Герц объяснил явлением интерференции излученных электромагнитных волн с электромагнитными волнами, отраженными от стены комнаты.

Искры во вторичном контуре наблюдались в тех местах комнаты, в которые первичная и отраженная электромагнитные волны приходили в одинаковой фазе и амплитуда колебаний напряженности вихревого электрического поля была максимальной. Расстояние между двумя соседними интерференционными максимумами равно половине длины волны.

По известной частоте электромагнитных колебаний в контуре и измеренному значению длины электромагнитной волны Герц определил скорость распространения электромагнитной волны:

Она оказалась равной примерно 300000 км/с, как и предсказывал Максвелл. Таким образом опыты Герца явились экспериментальным подтверждением гипотезы Максвелла о существовании электромагнитных волн.

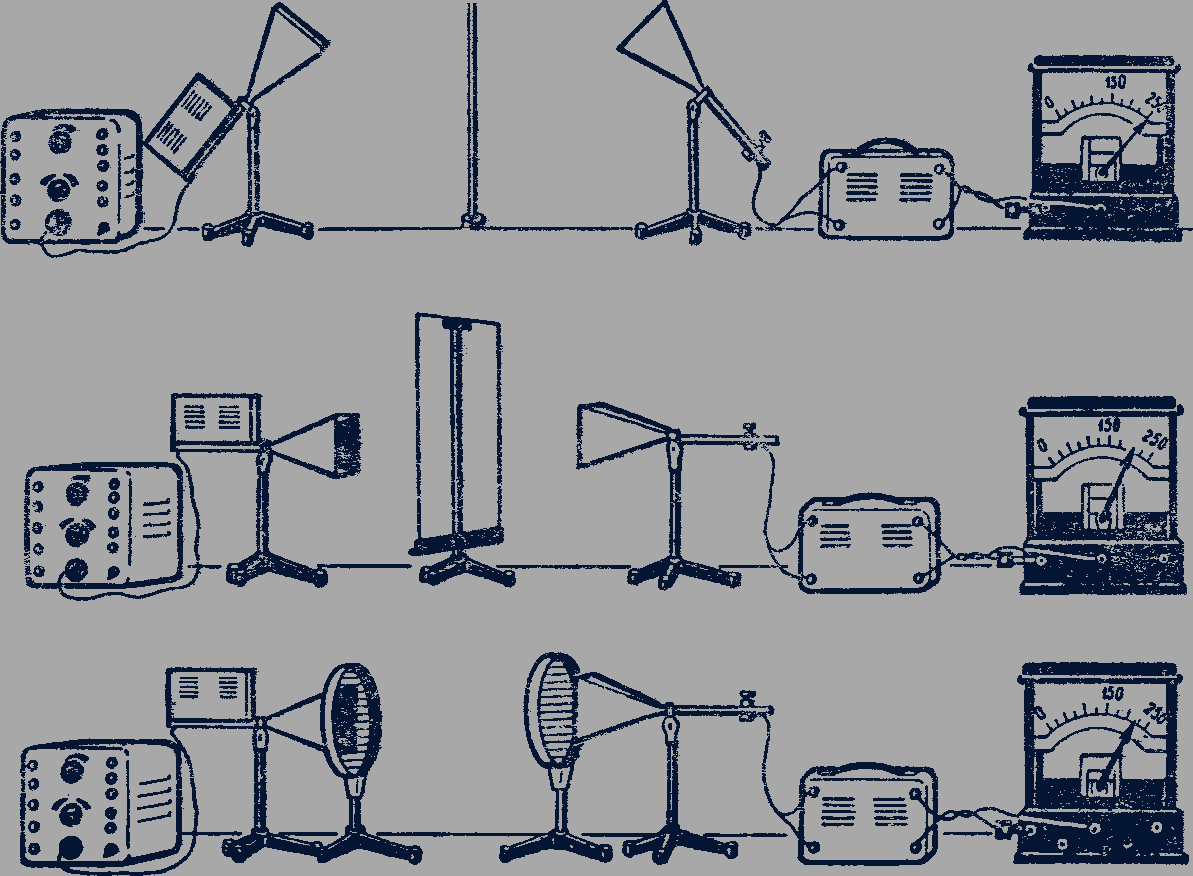

Свойства электромагнитных волн. Свойства электромагнитных волн во многом сходны со свойствами механических волн. На границе раздела двух сред электромагнитные волны, частично отражаются, частично проходят во вторую среду. От поверхности диэлектрика электромагнитные волны отражаются слабо, от поверхности металла отражаются почти без потерь (рис. 241).

Рис. 241-242-243

Закон отражения совпадает с законом отражения механических волн, т.е. угол отражения равен углу падения; падающий луч, отраженный луч и перпендикуляр к поверхности в точке падения лежат в одной плоскости. На границе раздела двух сред происходит преломление электромагнитных волн. Закон преломления: отношение синуса угла падения к синусу угла преломления является величиной постоянной для двух данных сред. Это отношение равно отношению скорости электромагнитных волн в первой среде к скорости во второй среде:

У края преграды или при прохождении электромагнитных волн через отверстие наблюдается явление дифракции волн, т.е. отклонение направления их распространения от прямолинейного (рис. 242).

Когда электромагнитные волны от двух когерентных источников встречаются в одной точке, то наблюдается явление интерференции.

Опыты с пропусканием электромагнитных волн через систему из двух решеток показывают, что при параллельной ориентации металлических стержней в двух решетках электромагнитные волны проходят через них (рис. 243), а при взаимно перпендикулярной ориентации стержней волны не проходят. Это доказывает, что электромагнитные волны являются поперечными волнами.

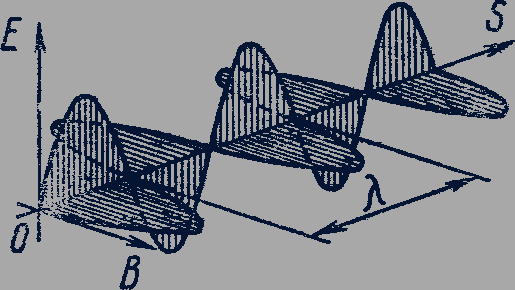

При распространении электромагнитной волны векторы напряженности и магнитной индукции перпендикулярны направлению распространения волны и взаимно перпендикулярны между собой (рис. 244).

Рис. 244

74. ПРИНЦИПЫ РАДИОСВЯЗИ

Изобретение радио. Возможность практического применения электромагнитных волн для установления связи без проводов продемонстрировал 7 мая 1895 г. знаменитый русский физик Александр Степанович Попов (1859-1906). Этот день считается днем рождения радио.

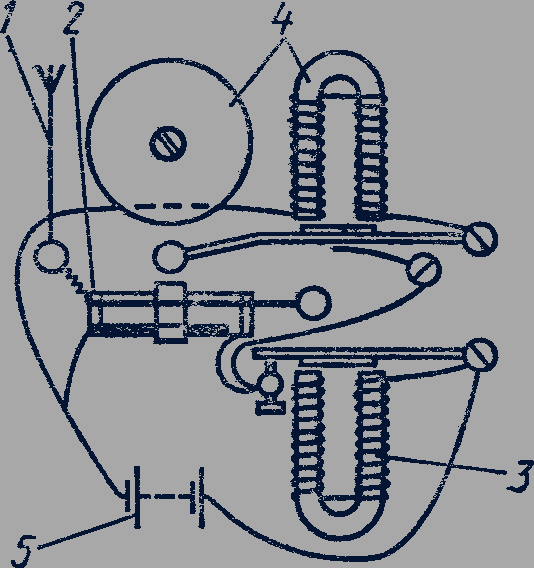

Приемник А.С. Попова состоял из антенны 1, когерера 2, электромагнитного реле 3, электрического звонка 4 и источника постоянного тока 5 (рис. 245). Электромагнитные волны вызывали вынужденные колебания тока и напряжения в антенне. Переменное напряжение с антенны подавалось на два электрода, которые были расположены в стеклянной трубке, заполненной металлическими опилками. Эта трубка и есть когерер. Последовательно с когерером включались электромагнитное реле и источник постоянного тока.

Рис. 245

Из-за плохих контактов между опилками сопротивление когерера обычно велико, поэтому электрический ток в цепи мал и реле цепь звонка не замыкает. Под действием переменного напряжения высокой частоты в когерере возникают электрические разряды между отдельными опилками, частицы опилок спекаются и его сопротивление уменьшается в 100-200 раз. Сила тока в катушке электромагнитного реле возрастает, и реле включает электрический звонок. Так регистрируется прием электромагнитной волны антенной.

Удар молоточка звонка по когереру встряхивал опилки и возвращал его в исходное состояние, приемник снова был готов к регистрации электромагнитных волн.

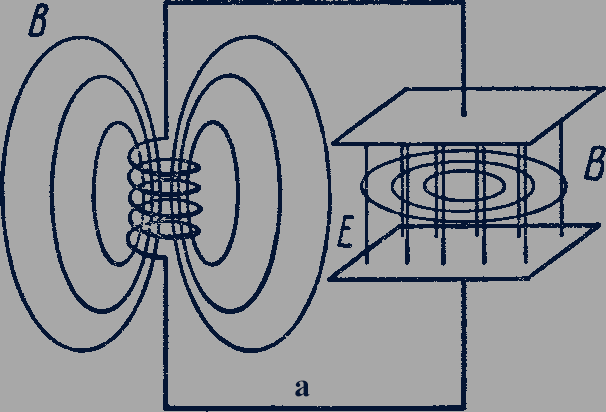

Открытый колебательный контур. Для осуществления радиосвязи необходимо обеспечить возможность излучения электромагнитных волн. Если электромагнитные колебания возникают в контуре из катушки и конденсатора, то переменное магнитное поле оказывается связанным с катушкой, а переменное электрическое поле - сосредоточенным в пространстве между пластинами конденсатора (рис. 246,а). Такой контур называется закрытым. Закрытый колебательный контур практически не излучает электромагнитные волны в окружающее пространство.

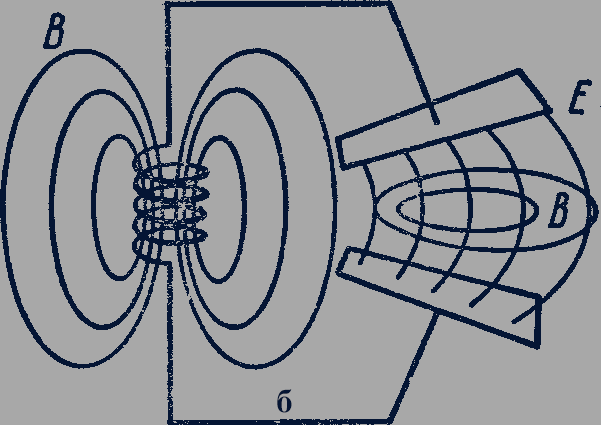

Рис. 246,а

Если контур состоит из катушки и двух пластин плоского конденсатора, не параллельных друг другу, то чем под большим углом развернуты эти пластины, тем более свободно выходит электромагнитное поле в окружающее пространство (рис. 246,б).

Рис. 246,б

Предельным случаем раскрытия колебательного контура является удаление пластин конденсатора на противоположные концы прямой катушки. Такая система называется открытым колебательным контуром (рис. 246,в). Изображение пластин конденсатора на концах катушки открытого колебательного контура на рисунке 246 является лишь условностью. В действительности контур состоит из катушки и длинного провода - антенны. Один конец антенны заземлен, второй поднят над поверхностью земли.

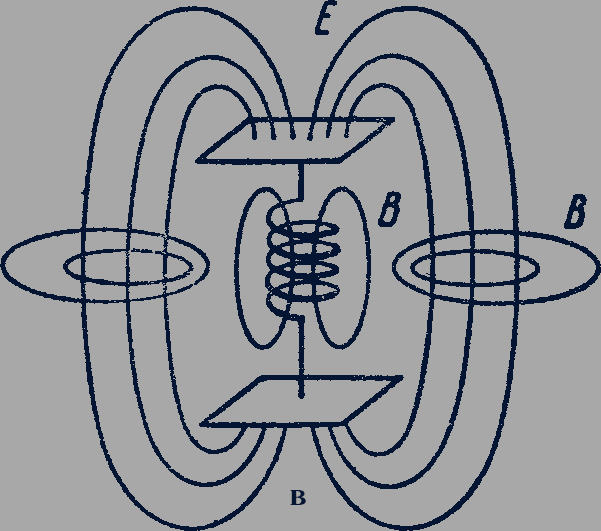

Рис. 246,в

Катушка антенны имеет индуктивную связь с катушкой колебательного контура генератора незатухающих электромагнитных колебаний. Вынужденные колебания высокой частоты в антенне создают в окружающем пространстве переменное электромагнитное поле. Со скоростью 300000 км/с электромагнитые волны распространяются от антенны.

Энергия излучаемых электромагнитных волн при одинаковой амплитуде колебаний силы тока в антенне пропорциональна четвертой степени частоты колебаний. На частотах в десятки, сотни и даже тысячи герц интенсивность излучения электромагнитных волн ничтожно мала. Поэтому для осуществления радио- и телевизионной связи используются электромагнитные волны с частотой от нескольких сотен тысяч герц до сотен тысяч мегагерц.

Амплитудная модуляция. При передаче по радио речи, музыки и других звуковых сигналов применяются различные виды модуляции гармонических колебаний высокой частоты.

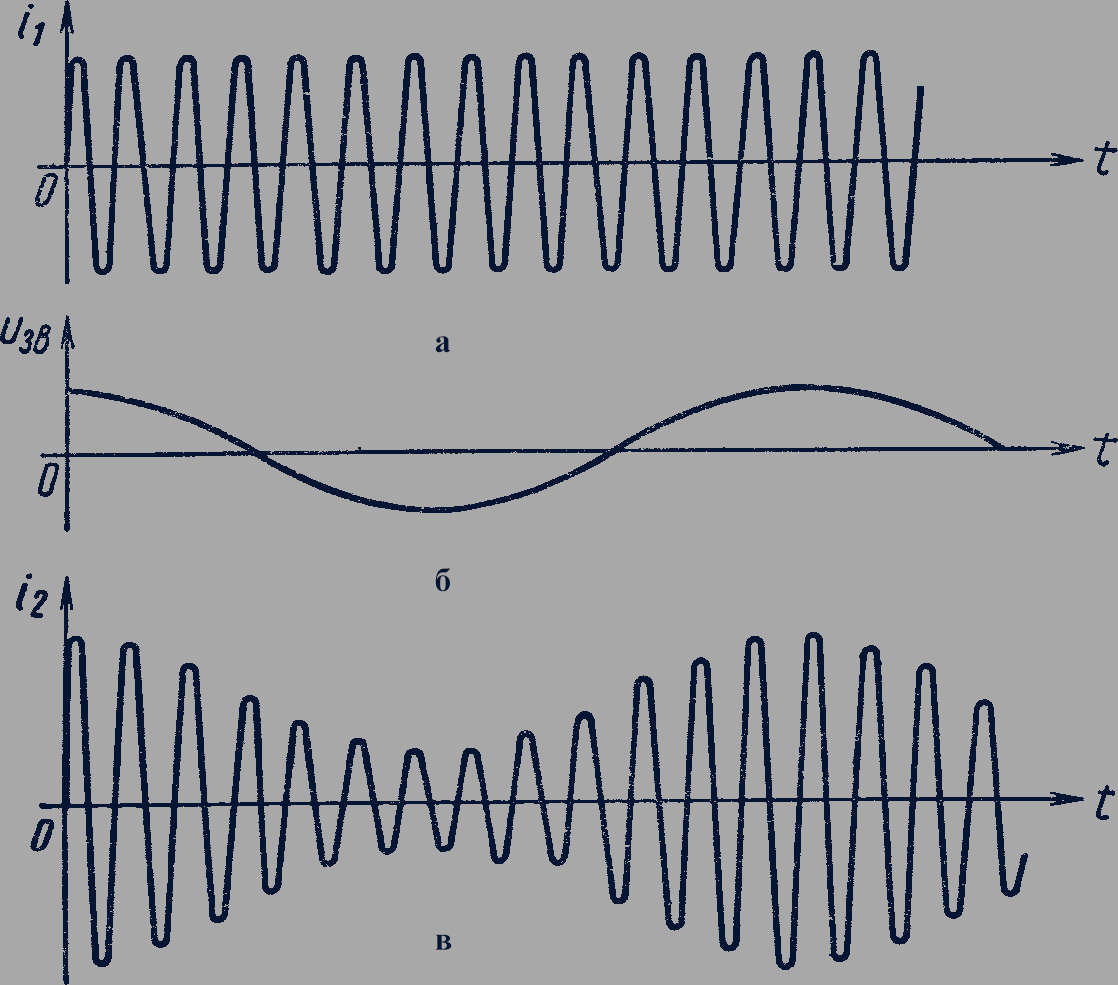

Для осуществления амплитудной модуляции электромагнитных колебаний высокой частоты (рис. 247,а) в электрическую цепь транзисторного генератора последовательно с колебательным контуром включают катушку трансформатора (рис. 248). На вторую катушку трансформатора подается переменное напряжение звуковой частоты, например, с выхода микрофона после необходимого усиления. Переменный ток во второй катушке трансформатора вызывает появление переменного напряжения на концах первой катушки трансформатора. Переменное напряжение звуковой частоты (рис. 247,б) складывается с постоянным напряжением источника тока; изменения напряжения между эмиттером и коллектором транзистора приводят к изменениям со звуковой частотой амплитуды колебаний силы тока высокой частоты в контуре генератора (рис. 247,в). Такие колебания высокой частоты называются амплитудно-модулированными.

Рис. 247

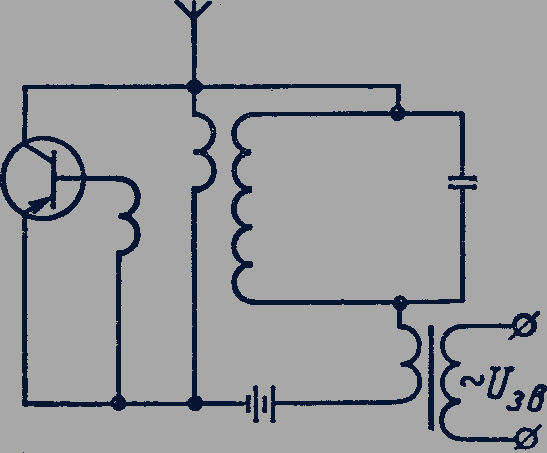

С колебательным контуром генератора индуктивно связана антенна радиопередатчика. Вынужденные колебания тока высокой частоты, происходящие в антенне, создают электромагнитные волны.

Рис. 248

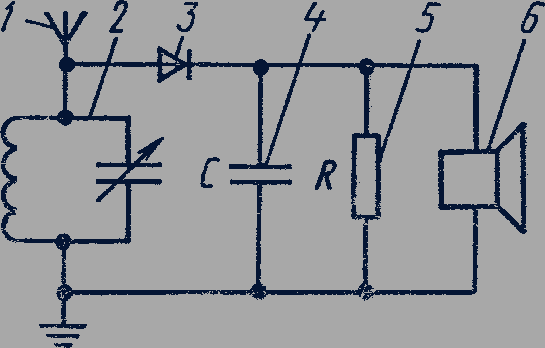

Радиоприемник. Электромагнитные волны, излученные антенной радиопередатчика, вызывают вынужденные колебания свободных электронов в любом проводнике. Напряжение между концами проводника, в котором электромагнитная волна возбуждает вынужденные колебания электрического тока, пропорционально длине проводника. Поэтому для приема электромагнитных волн в простейшем детекторном радиоприемнике применяется длинный провод - приемная антенна 1 (рис. 249). Вынужденные колебания в антенне возбуждаются электромагнитными волнами от всех радиостанций. Для того чтобы слушать только одну радиопередачу, колебания напряжения не направляют непосредственно на вход усилителя, а сначала подают на колебательный контур 2 с изменяющейся собственной частотой колебаний. Изменение собственной частоты колебаний в контуре приемника производится обычно изменением электроемкости переменного конденсатора. При совпадении частоты вынужденных колебаний в антенне с собственной частотой колебаний контура наступает резонанс, при этом амплитуда вынужденных колебаний напряжения на обкладках конденсатора контура достигает максимального значения. Таким образом из большого числа электромагнитных колебаний, возбуждаемых в антенне, выделяются колебания нужной частоты.

Рис. 249

Рис. 250

С колебательного контура приемника модулированные колебания высокой частоты поступают на детектор 3. В качестве детектора можно использовать полупроводниковый диод, пропускающий переменный ток высокой частоты только в одном направлении. После прохождения детектора сила тока в цепи изменяется во времени по закону, представленному на рисунке 250,а. В течение каждого полупериода высокой частоты импульсы тока заряжают конденсатор 4, вместе с тем конденсатор медленно разряжается через резистор 5. Если значения электроемкости конденсатора и электрического сопротивления резистора выбраны правильно, то через резистор будет протекать ток, изменяющийся во времени со звуковой частотой, использованной при модуляции колебаний в радиопередатчике (рис. 250,б). Для преобразования электрических колебаний в звуковые переменное напряжение звуковой частоты подается на телефон 6.

Детекторный радиоприемник весьма несовершенен. Он обладает очень низкой чувствительностью и поэтому может успешно принимать радиопередачи только от мощных радиостанций или от близко расположенных радиопередатчиков.

Для повышения чувствительности в современных радиоприемниках сигнал с колебательного контура поступает на вход усилителя высокой частоты (УВЧ), а с выхода усилителя высокочастотные электрические колебания поступают на детектор. Для увеличения мощности звукового сигнала на выходе радиоприемника электрические колебания звуковой частоты с выхода детектора поступают на вход усилителя низкой частоты (УНЧ).

Переменное напряжение звуковой частоты с выхода УНЧ подается на обмотку электродинамического громкоговорителя - динамика. Динамик преобразует энергию переменного тока звуковой частоты в энергию звуковых колебаний.

Для усиления электрических колебаний высокой и низкой частот могут быть использованы схемы с электронными лампами или транзисторами.

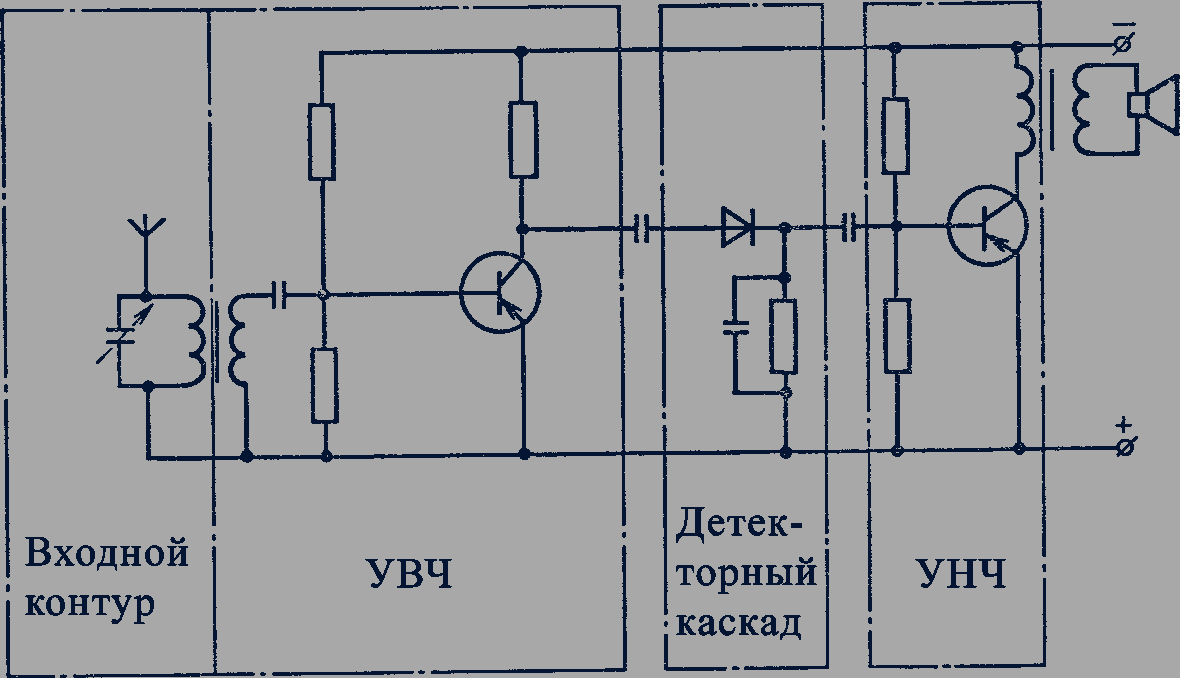

Схема устройства простейшего радиоприемника с усилителями высокой и низкой частот представлена на рисунке 251.

Рис. 251

Для настройки на прием только одной станции в современных радиоприемниках используются довольно сложные электронные схемы, включающие в себя генераторы электромагнитных колебаний. Сложение электрических колебаний от внутреннего генератора приемника с колебаниями, возбужденными в контуре приемника электромагнитными волнами от передающих радиостанций, позволяет настраивать приемник на очень узкий диапазон принимаемых частот. Внутренний генератор в приемнике называется гетеродином, а приемник с таким генератором называется супергетеродинным радиоприемником.

Телевидение. С помощью радиоволн осуществляется передача на расстояние не только звуковых сигналов, но и изображений предмета. Принцип передачи движущихся черно-белых и цветных изображений с помощью телевизионных передатчиков и приемников заключается в следующем.

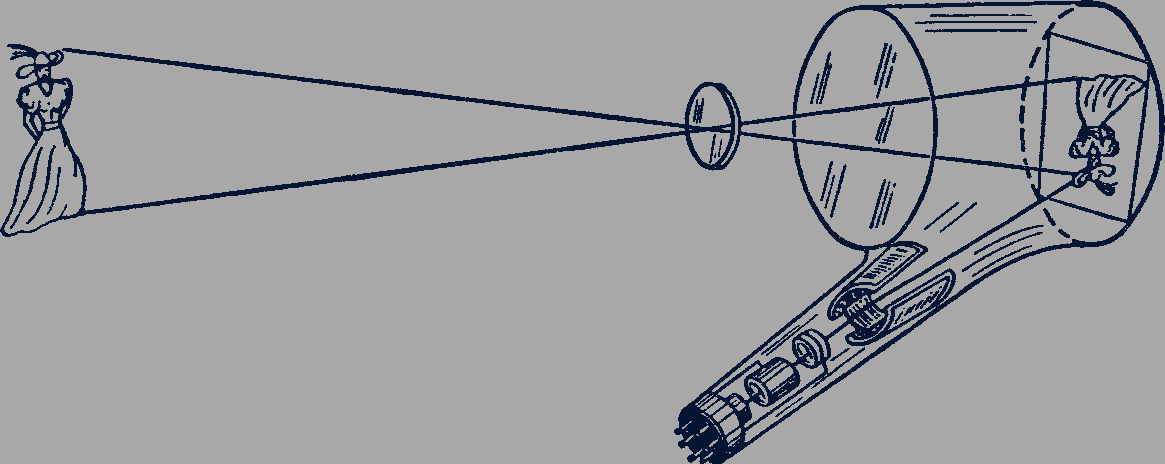

Для передачи одного кадра телевизионного изображения с помощью объектива в телевизионной камере получается изображение предмета на экране специального электровакуумного прибора - передающей трубки (рис. 252). Под действием света участки экрана приобретают положительные заряды. На экран внутри передающей трубки направляется электронный луч, перемещающийся периодически слева направо по 625 горизонтальным линиям - строкам. Во время пробегания луча вдоль строки происходит нейтрализация электрических зарядов на отдельных участках экрана и в электрической цепи, соединяющей электронную пушку и экран, протекает импульс тока. Изменения силы тока в импульсе соответствуют изменениям освещенности экрана на пути электронного луча.

Рис. 252

Высокочастотные электромагнитные колебания в телевизионном передатчике модулируются сигналом импульса, полученного на выходе передающей трубки, и подаются на антенну передатчика. Антенна излучает электромагнитные волны.

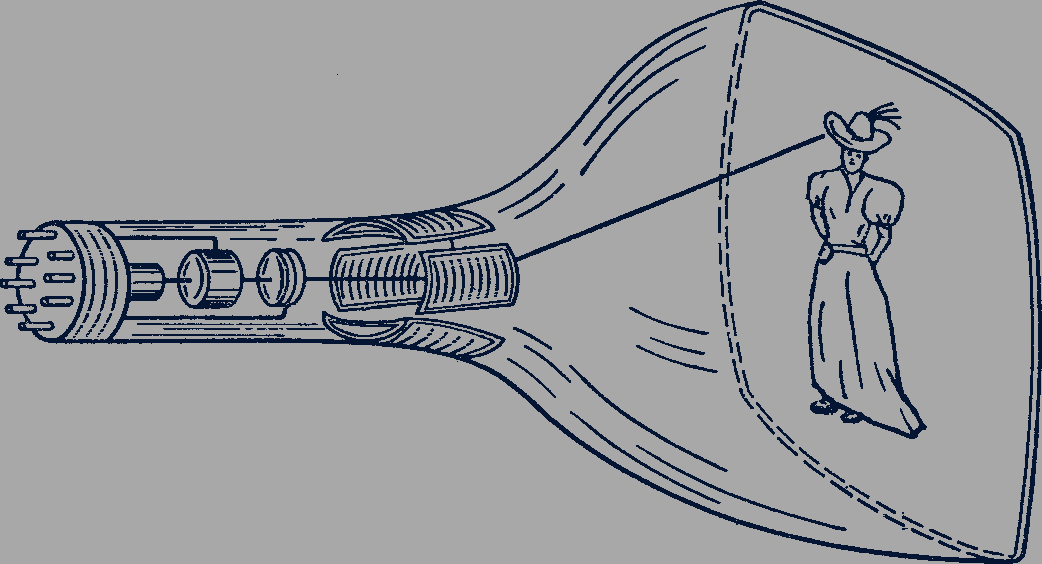

В телевизионном приемнике - телевизоре - имеется электровакуумная трубка, называемая кинескопом. В кинескопе электронная пушка создает электронный луч. Электроны под действием электрического поля движутся внутри трубки к экрану, покрытому кристаллами, способными светиться под ударами быстро- движущихся электронов. На пути к экрану электроны пролетают через магнитные поля двух пар катушек, расположенных снаружи трубки.

Магнитное поле одной пары катушек вызывает отклонение электронного луча по горизонтали, второй - по вертикали. Периодические изменения силы тока в катушках вызывают изменения магнитных полей, в результате которых электронный луч за 1/25 секунды 625 раз пробегает по экрану слева направо и один раз - сверху вниз (рис. 253).

Рис. 253

Во время движения луча вдоль первой строки силой тока в электронном луче управляет сигнал, принятый приемником от передатчика во время движения луча в передающей трубке по первой строке; при движении луча по второй строке силой тока в луче управляет сигнал от второй строки и т.д. В результате за 1/25 с луч "рисует" такое же изображение на экране телевизора, какое построено объективом на экране передающей трубки. Кадры сменяют друг друга с частотой 25 кадров в секунду, последовательность сменяющих друг друга с высокой частотой кадров воспринимается глазом человека как непрерывное движение.

Телевизионные передачи ведутся в диапазоне от 50 МГц до 230 МГц. В этом диапазоне электромагнитные волны распространяются почти только в пределах прямой видимости. Поэтому для обеспечения передачи телевизионных сигналов на далекие расстояния строят высокие антенны. Передающие антенны студий Центрального телевидения СССР установлены на вершине Останкинской башни высотой 540 м. Такая высота обеспечивает прием телевизионных передач на расстояниях до 120 км от Москвы.

Передача телевизионных сигналов в любую точку нашей страны осуществляется с помощью ретрансляционных искусственных спутников Земли в системе "Орбита".

Передача и прием цветных изображений требуют применения более сложных телевизионных систем. Вместо одной передающей трубки требуется применять три трубки, передающие сигналы трех одноцветных изображений - красного, синего и зеленого цветов.

В отличие от черно-белого телевизора экран кинескопа цветного телевизора покрыт кристаллами люминофоров трех сортов. Одни кристаллы при попадании на них электронного луча светятся красным светом, другие - синим, третьи - зеленым. Эти кристаллы расположены на экране в строгом порядке. Сигналы поступают от телевизионного передатчика к трем электронно-лучевым пушкам.

На экране цветного телевизора три луча создают одновременно три изображения красного, зеленого и синего цветов. Наложение этих изображений, состоящих из маленьких светящихся точек, воспринимается глазом человека как многоцветное изображение со всеми оттенками цветов. Одновременное свечение кристаллов в одном месте синим, красным и зеленым светом воспринимается глазом как белый цвет; поэтому на экране цветного телевизора можно получать и черно-белые изображения.

Распространение радиоволн. Радиосвязь осуществляется на длинных (10000 м - 1000 м), средних (1000 м - 100 м), коротких (100 м - 10 м) и ультракоротких (<10 м) волнах. Радиоволны с различными длинами ноли по-разному распространяются у поверхности Земли.

Длинные волны за счет дифракции распространяются далеко за пределы видимого горизонта; радиопередачи на длинных волнах можно принимать на больших расстояниях за пределами прямой видимости антенны.

Средние волны испытывают меньшую дифракцию у поверхности Земли и распространяются за счет дифракции на меньшие расстояния за пределы прямой видимости. Короткие волны еще менее способны к дифракции у поверхности Земли, но их можно принять в любой точке на поверхности Земли. Распространение коротких радиоволн на большие расстояния от передающей радиостанции объясняется их способностью отражаться от ионосферы.

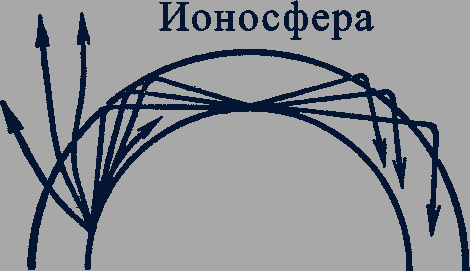

Ионосферой называется верхняя часть атмосферы, начинающаяся с расстояния примерно 50 км от поверхности Земли и переходящая в межпланетную плазму на расстояниях 70-80 тыс. км. Особенностью ионосферы является высокая концентрация в ней свободных заряженных частиц - ионов и электронов. Ионизация верхних слоев атмосферы создается ультрафиолетовым и рентгеновским излучениями Солнца. Максимальные значения количества свободных, электронов в ионосфере - 2·10⁵ - 5·10⁶ электронов в кубическом сантиметре - достигаются на высотах 250-400 км от поверхности Земли.

Рис. 254

Проводящий слой земной атмосферы - ионосфера - способен поглощать и отражать электромагнитные волны. От ионосферы хорошо отражаются длинные радиоволны. Это явление наряду с дифракцией увеличивает дальность распространения длинных волн. Хорошо отражаются ионосферой и короткие радиоволны. Многократные отражения коротких радиоволн от ионосферы и земной поверхности делают возможной радиосвязь на коротких волнах между любыми точками на Земле (рис. 254).

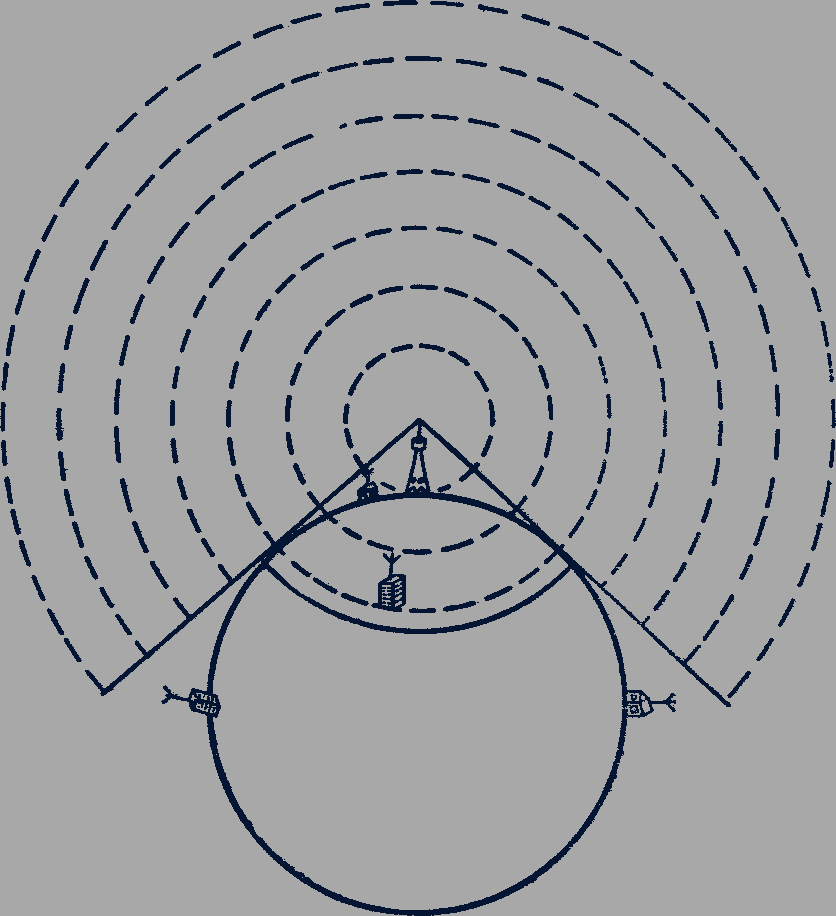

Ультракороткие волны (УКВ) не отражаются ионосферой и не огибают поверхность Земли в результате дифракции (рис. 255). Поэтому связь на УКВ осуществляется только в пределах прямой видимости антенны передатчика.

Рис. 255

Радиолокация. Большую роль в современном морском флоте, авиации и космонавтике играют радиолокационные средства связи. В основе радиолокации лежит свойство отражения радиоволн от проводящих тел.

Если радиопередатчик включить на очень короткое время и выключить, то можно через некоторое время с помощью радиоприемника зарегистрировать возвращение радиоволн, отраженных от проводящих тел вдали от радиостанции.

Измерив с помощью электронной аппаратуры длительность промежутка времени между моментами времени отправления и возвращения электромагнитных волн, можно определить путь, пройденный радиоволнами: , где - скорость электромагнитной волны. Так как волны прошли путь до тела и обратно, расстояние до тела, отражавшего радиоволны, равно половине этого пути:

Чтобы определить не только расстояние до тела, но и его положение в пространстве, необходимо посылать радиоволны узконаправленным пучком. Узкий пучок радиоволн создается с помощью антенны, имеющей форму, близкую к сферической. Для того чтобы антенна радиолокатора могла создать узконаправленный пучок радиоволн, в радиолокации используются ультракороткие волны ( м).

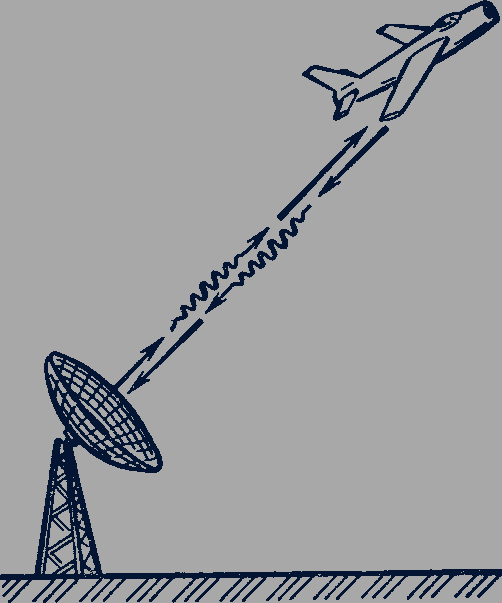

Для определения, например, местонахождения самолета антенну радиолокатора направляют на самолет и на очень короткое время включают генератор электромагнитных волн. Электромагнитные волны отражаются от самолета и возвращаются к радиолокатору. Отраженный радиосигнал улавливает та же антенна, отключенная от передатчика и подключенная к приемнику (рис. 256). По углам поворота антенны радиолокатора определяется направление на самолет. Радиолокатор, установленный на самолете, позволяет по времени прохождения радиоволн до поверхности Земли и обратно измерять высоту, на которой находится самолет.

Рис. 256

Вода и суша, сухая и влажная почва, городские строения и транспортные коммуникации по-разному отражают радиоволны. Это позволяет с помощью радиолокационных приборов на самолете не только измерять расстояние до поверхности Земли, но и получать своеобразную радиолокационную карту местности, над которой летит самолет. Эту карту пилот самолета получает днем и ночью, в ясную погоду и при сплошной облачности, так как облака не являются преградой для электромагнитных волн.

Радиолокационными методами выполнены наиболее точные измерения расстояний от Земли до Луны и до планет Меркурий, Венера, Марс и Юпитер.

75. ЭНЕРГИЯ ЭЛЕКТРОМАГНИТНЫХ ВОЛН

Электромагнитное поле обладает энергией. При распространении любых электромагнитных волн происходит перенос энергии от источника волн к приемникам волн.

Отношение энергии электромагнитного излучения, поглощаемой или излучаемой телом, ко времени называется потоком излучения или мощностью излучения. Поток излучения обозначается , измеряется в ваттах:

. (75.1)

Отношение потока излучения к площади поверхности, на которую падает это излучение, называется поверхностной плотностью потока излучения.

Плотность потока излучения обозначается , измеряется в ваттах. на квадратный метр:

(75.2)

Если точечный источник электромагнитного излучения находится в центре сферы радиусом , то площадь поверхности (площадь сферы) пропорциональна квадрату радиуса сферы. Вся энергия, излучаемая точечным источником, равномерно распределяется по поверхности сферы; в результате плотность потока излучения обратно пропорциональна квадрату расстояния от источника излучения:

(75.3)

Плотность потока излучения зависит от угла падения волн на поверхность тела, так как с увеличением угла падения тот же поток излучения распределяется на все большую поверхность. Как видно из рисунка 257, поток излучения, приходящий при перпендикулярном падении излучения на поверхность , при угле падения распределяется по поверхности площадью :

Увеличение площади поверхности в раз приводит к уменьшению плотности потока во столько же раз:

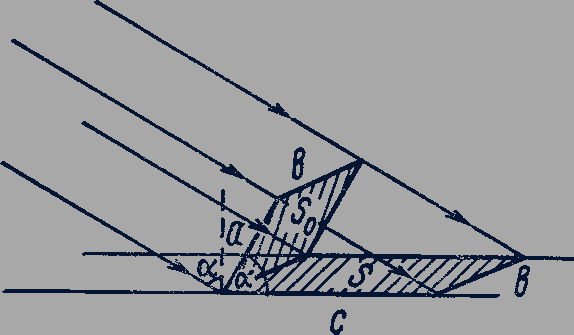

Рис. 257

При угле падения плотность потока излучения равна произведению плотности потока излучения при нормальном падении лучей на косинус угла падения:

. (75.4)

76. РАЗВИТИЕ ПРЕДСТАВЛЕНИЙ О ПРИРОДЕ СВЕТА

Первые научные гипотезы о природе света были высказаны в XVII в. К этому времени были обнаружены два замечательных свойства света - прямолинейность распространения в однородной среде и независимость распространения световых пучков, т.е. отсутствие влияния одного пучка света на распространение другого светового пучка.

И. Ньютон в 1672 г. высказал предположение о корпускулярной природе света. Против корпускулярной теории света выступали современники Ньютона - Р. Гук и X. Гюйгенс, разработавшие волновую теорию света.

Скорость света. Первым большим успехом в изучении природы света было измерение скорости света.

Самый простой способ измерения скорости света заключается в измерении времени распространения светового сигнала на известное расстояние. Например, можно встать с электрическим фонарем напротив зеркала, в момент включения фонаря запустить секундомер, а в момент времени, соответствующий возвращению света, отраженного зеркалом, остановить секундомер. По измеренному времени и расстоянию , пройденному светом, находится скорость с света:

Однако попытки осуществления такого рода опытов оканчивались неудачей, никакого запаздывания света даже при расстоянии до зеркала в несколько километров обнаружить не удавалось.

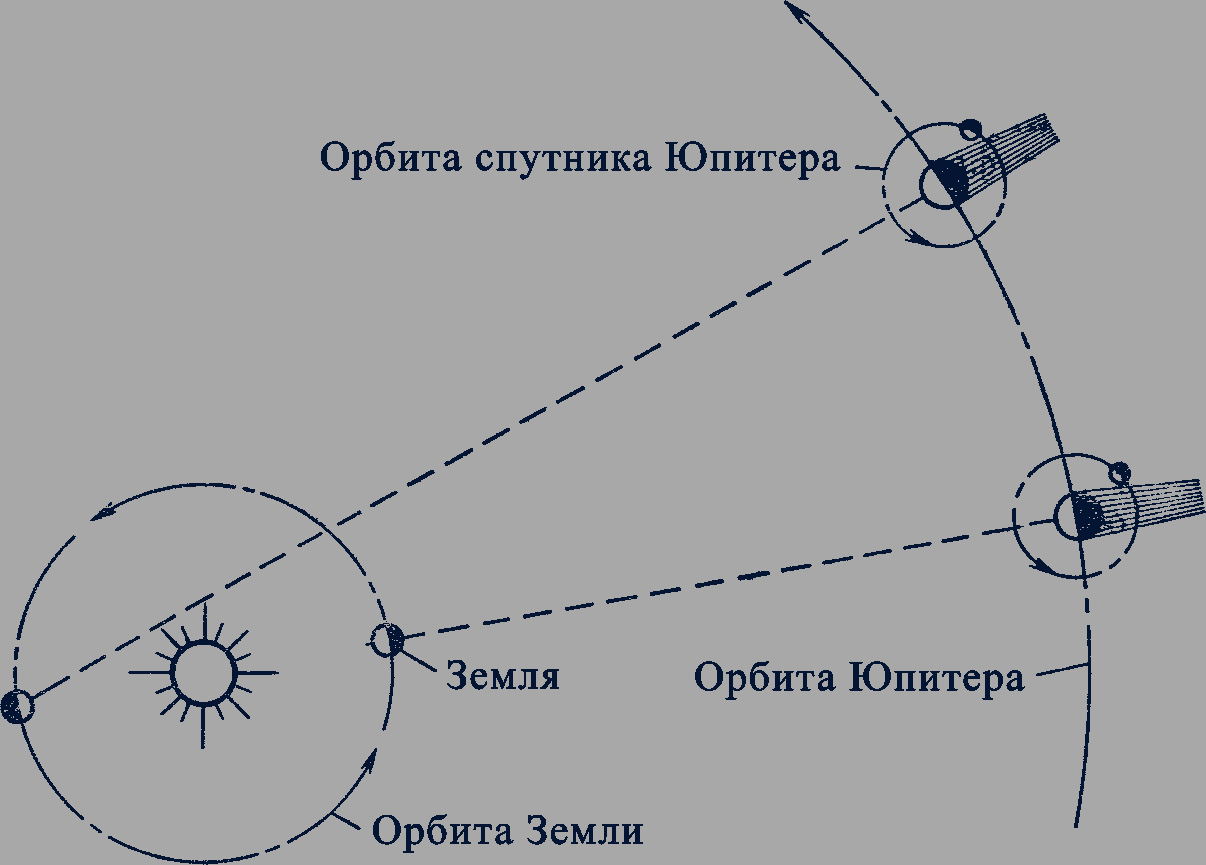

Впервые экспериментально скорость света была определена астрономическим методом. Датский ученый Олаф Ремер (1644-1710) в 1676 г. обнаружил, что при изменении расстояния между Землей и планетой Юпитер вследствие их обращения вокруг Солнца происходит изменение периодичности появления спутника Юпитера Ио из его тени (рис. 258). В том случае, когда Земля находится по другую сторону от Солнца по отношению к Юпитеру, спутник Ио появляется из-за Юпитера на 22 мин позже, чем это должно произойти по расчетам. Но спутники обращаются вокруг планет равномерно, - следовательно, это запаздывание кажущееся. Ремер догадался, что причиной кажущегося запаздывания появления спутника Юпитера при увеличении расстояния между Землей и Юпитером является конечность скорости распространения света. При перемещении Земли на противоположную сторону ее орбиты расстояние между Землей и Юпитером увеличивалось на диаметр земной орбиты, т.е. на 300 млн. км. Разделив это расстояние на кажущееся время запаздывания, Ремер нашел, что скорость света превышает 200000 км/с.

Рис. 258

Более точные измерения показывают, что скорость света равна 299792 км/с или примерно 300000 км/с.

Электромагнитная природа света. Одним из наиболее трудных для волновой теории света был вопрос о том, что же колеблется при распространении световых волн, в какой среде они распространяются.

На вопрос о природе света и механизме его распространения давала ответ гипотеза Максвелла. На основании совпадения экспериментально измеренного значения скорости света в вакууме со значением скорости распространения электромагнитных волн Максвелл высказал предположение, что свет - электромагнитные волны. Эта гипотеза подтверждается многими экспериментальными фактами. Представлениям электромагнитной теории света полностью соответствуют экспериментально открытые законы отражения и преломления света, явления интерференции, дифракции и поляризация света.

Корпускулярно-волновой дуализм. Законы фотоэффекта, явления взаимодействия света с веществом электромагнитная теория света объяснить не может. В XX в. в физике утвердились представления о корпускулярно-волновом дуализме свойств света.

Тот факт, что свет в одних опытах обнаруживает волновые свойства, а в других - корпускулярные, означает, что природа света более сложна, чем природа привычных нам тел окружающего мира. Свет не является совокупностью частиц, подобных маленьким дробинкам, нельзя его представлять себе и подобным звуковым волнам или волнам на поверхности воды.

В любых световых явлениях при глубоком их изучении обнаруживается неразрывная связь корпускулярных и волновых свойств света.
