КАБАРДИН О.Ф. "ФИЗИКА (справочные материалы)", 1991
Магнитное взаимодействие. Явления взаимного притяжения разноименных и отталкивания одноименных электрических зарядов во многом сходны с явлениями притяжения разноименных и отталкивания одноименных полюсов магнита. Однако установить связь между электрическими и магнитными явлениями не удавалось.

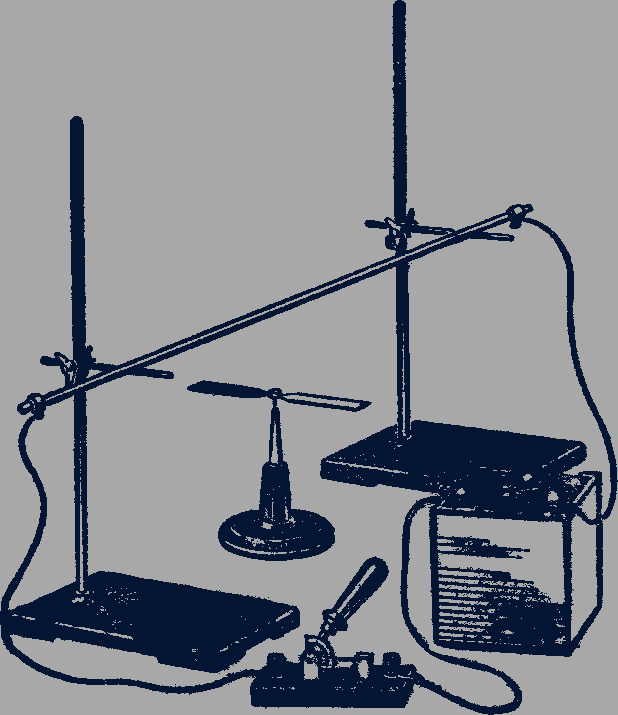

Рис. 177
В 1820 г. датский физик Ханс Эрстед (1777-1851) обнаружил, что магнитная стрелка поворачивается при пропускании электрического тока через проводник, находящийся около нее (рис. 177). В том же году французский физик Андре Ампер (1775-1836) установил, что два проводника, расположенные параллельно друг другу, испытывают взаимное притяжение при пропускании через них электрического тока в одном направлении и отталкиваются, если токи имеют противоположные направления (рис. 178). Явление взаимодействия электрических токов Ампер назвал электродинамическим взаимодействием.

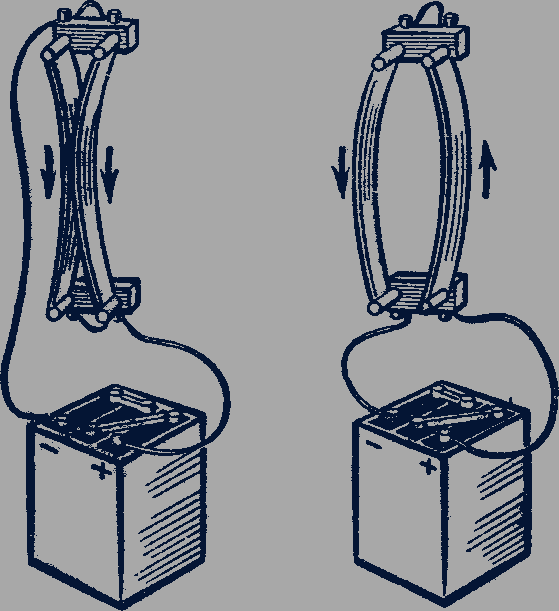

Рис. 178

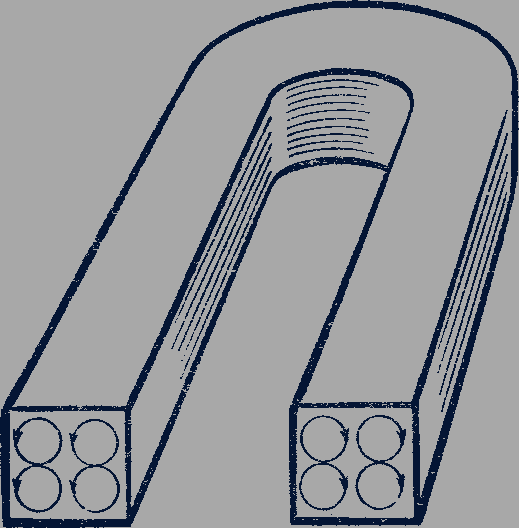

На основании своих опытов Ампер пришел к выводу, что взаимодействие тока с магнитом и магнитов между собой можно объяснить, если предположить, что внутри магнита существуют незатухающие молекулярные круговые токи (рис. 179). Тогда все магнитные явления объясняются взаимодействием движущихся электрических зарядов, никаких особых магнитных зарядов в природе нет.
Рис. 179
Магнитное поле. Магнитное взаимодействие движущихся электрических зарядов согласно представлениям теории близкодействия объясняется следующим образом. Всякий движущийся электрический заряд создает в окружающем пространстве магнитное поле. Магнитное поле непрерывно в пространстве и действует на другие движущиеся электрические заряды.
Единица силы тока. Прохождение электрического тока может сопровождаться нагреванием и свечением вещества, различными его химическими превращениями, магнитным взаимодействием. Из всех известных действий тока только магнитное взаимодействие сопровождает электрический ток при любых условиях, в любой среде и в вакууме.
Магнитное взаимодействие проводников с током используется в Международной системе для определения единицы силы тока - ампера (А).
Ампер - сила неизменяющегося тока, который при прохождении по двум параллельным прямолинейным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м друг от друга в вакууме, вызывал бы между этими проводниками силу магнитного взаимодействия, равную 2·10-7 Н на каждый метр длины.
Сила магнитного взаимодействия токов. Сила, с которой магнитное поле действует на проводник с током, называется силой Ампера.
Экспериментальное изучение магнитного взаимодействия показывает, что модуль силы Ампера
пропорционален длине
проводника с током и зависит от ориентации проводника в магнитном поле.
Магнитная индукция. Для характеристики способности магнитного поля оказывать силовое действие на проводник с током вводится векторная величина - магнитная индукция
.
Силовое действие магнитного поля может обнаруживаться по действию силы Ампера на прямолинейный проводник с током и по вращающему действию на замкнутый контур.
При исследовании магнитного поля с помощью прямолинейного проводника с током магнитная индукция определяется следующим образом: модуль магнитной индукции равен отношению максимального значения модуля силы Ампера , действующей на проводник с током, к силе тока
в проводнике и его длине :
(51.1)
Для определения направления вектора индукции нужно расположить прямолинейный проводник в магнитном поле таким образом, чтобы сила Ампера имела максимальное значение.

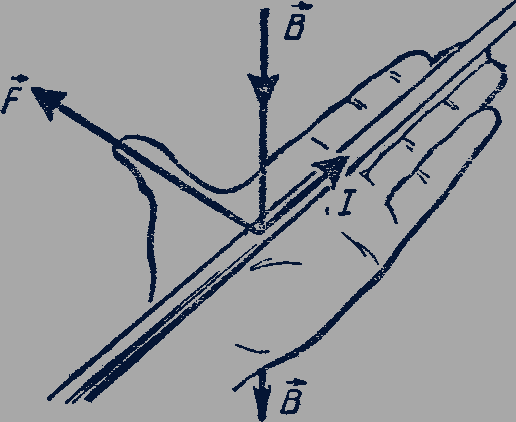

Раскрытую ладонь левой руки поместим в плоскости, проходящей через вектор
силы Ампера и проводник с током. Четыре пальца левой руки расположим по направлению тока в проводнике, а большой палец, отогнутый в плоскости ладони под. прямым углом к остальным четырем пальцам, - по направлению вектора силы Ампера. Тогда вектор индукции В будет входить перпендикулярно в плоскость ладони (рис. 180).
Рис. 180
Единица индукции в этом случае определяется как индукция такого магнитного поля, в котором на 1 м проводника при силе тока 1 А действует максимальная сила Ампера 1 Н. Эта единица называется тесла (Тл) в честь выдающегося югославского электротехника Николы Тесла (1856-1943):
Рис. 181

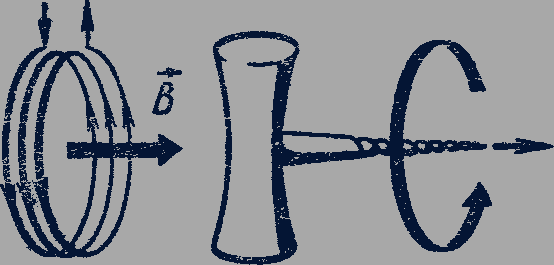

Рис. 182

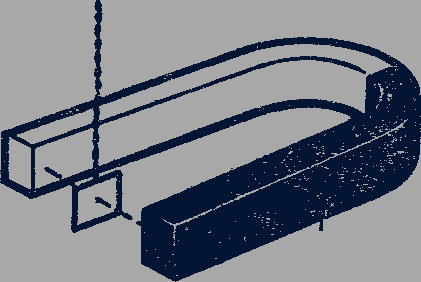

При исследовании магнитного поля с помощью контура с током за направление вектора магнитной индукции в том месте, где расположена рамка с током, принимают направление перпендикуляра к плоскости, в которой устанавливается свободно вращающаяся рамка с током (рис. 181). Вектор индукции направлен в ту сторону, куда перемещался бы буравчик при вращении по направлению тока в рамке (рис. 182).
Модуль вектора индукции равен отношению максимального момента сил
, действующего на рамку с током со стороны магнитного поля, к произведению силы тока в рамке на ее площадь
:
(51.2)
За единицу магнитной индукции принята магнитная индукция такого поля, в котором на контур площадью 1 м2 при силе тока 1 А действует со стороны поля максимальный момент сил 1Н·м. Нетрудно убедиться в том, что эта единица совпадает с единицей, установленной при первом способе определения магнитной индукции:
Линии магнитной индукции. Линия, в любой точке которой вектор магнитной индукции направлен по касательной, называется линией магнитной индукции.
Если во всех точках некоторой части пространства вектор индукции магнитного поля имеет одинаковое значение по модулю и одинаковое направление, то магнитное поле в этой части пространства называется однородным (рис. 183).

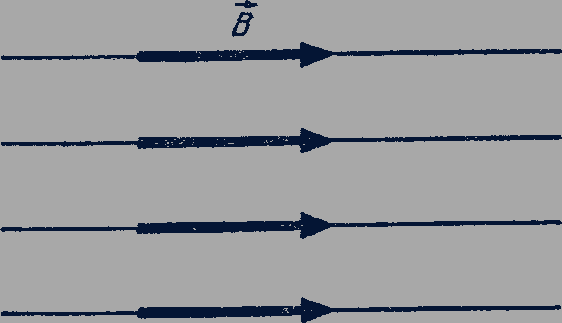

Рис. 183

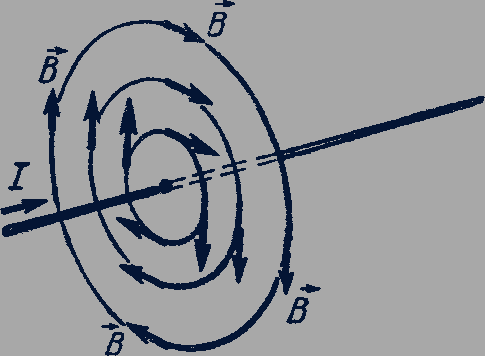

Линии магнитной индукции магнитного поля прямого проводника с током представляют собой окружности, лежащие в плоскостях, перпендикулярных проводнику. Центры окружностей находятся на оси проводника.
Направление вектора магнитной индукции в этом случае определяется следующим правилом. Если смотреть вдоль проводника по направлению тока, т.е. по направлению движения положительных зарядов, то вектор магнитной индукции направлен по ходу часовой стрелки (рис. 184). Если ток направлен к наблюдателю, то вектор магнитной индукции направлен против хода часовой стрелки.
Рис. 184

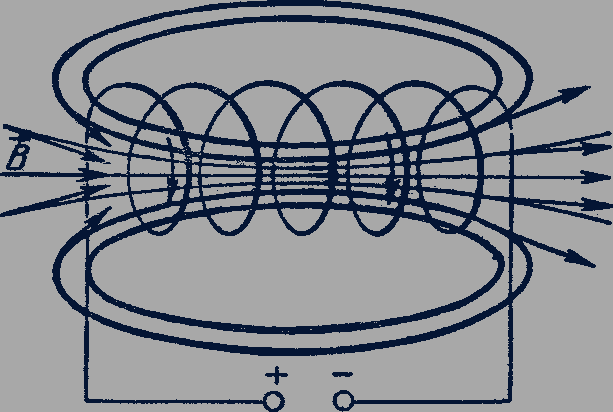

Линии индукции магнитного поля, созданного катушкой с током, показаны на рисунке 185. Вектор магнитной, индукции входит в катушку с той стороны, с какой направление тока в витках катушки представляется соответствующим ходу часовой стрелки.
Рис. 185
Сила Ампера. Формулу (51.1) можно использовать для определения модуля максимального значения силы Ампера, действующей на прямолинейный проводник с током в магнитном поле с индукцией :
, (51.3)
где - длина проводника; - сила тока.
Опыт показывает, что при расположении проводника с током под углом
к вектору магнитной индукции для нахождения модуля силы Ампера следует применять выражение
. (51.4)
Направление вектора силы Ампера определяется правилом левой руки.
Расположим левую руку так, чтобы четыре пальца указывали направление тока в проводнике. Затем установим ладонь перпендикулярно плоскости, в которой лежат проводник с током и вектор магнитной индукции. Вектор должен входить в ладонь. Тогда отогнутый под прямым углом в плоскости ладони большой палец укажет направление вектора силы Ампера (см. рис. 180).
Действие магнитного поля на движущиеся заряженные частицы. Действие магнитного поля на проводник с током означает, что магнитное поле действует на движущиеся электрические заряды. Найдем силу, действующую на электрический заряд
при его движении в однородном магнитном поле с индукцией .
Сила тока в проводнике связана с концентрацией
свободных заряженных частиц, скоростью
их упорядоченного движения и площадью поперечного сечения проводника следующим выражением:
, (52.1)
где - заряд отдельной частицы.
Подставляя уравнение (52.1) в уравнение (51.4), получим
.
Так как произведение
равно числу свободных заряженных частиц в проводнике длиной
,
то сила, действующая со стороны магнитного поля на одну заряженную частицу, движущуюся со скоростью под углом к вектору индукции, равна
. (52.2)
Эту силу называют силой Лоренца.
Направление вектора силы Лоренца
определяется правилом левой руки, в нем за направление тока нужно брать направление вектора скорости положительного заряда (рис. 186). Для случая движения отрицательно заряженных частиц четыре пальца следует располагать противоположно направлению вектора скорости.

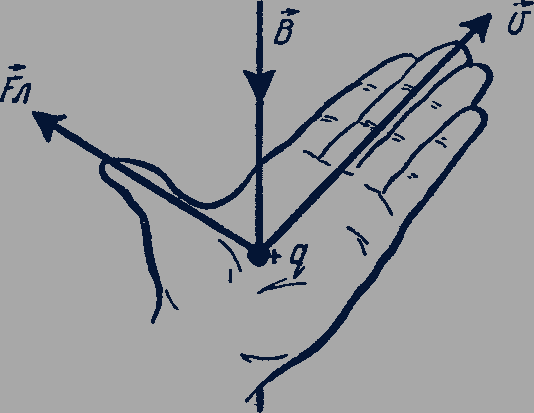

Рис. 186
Движение заряженных частиц в магнитном поле. В однородном магнитном поле на заряженную частицу, движущуюся со скоростью перпендикулярно линиям индукции магнитного поля, действует сила , постоянная по модулю и направленная перпендикулярно вектору скорости (рис. 187). В вакууме под действием силы Лоренца частица приобретает центростремительное ускорение
(52.3)
и движется по окружности. Радиус
окружности, по которой движется частица, определяется из условия
(52.4)
Период обращения частицы в однородном магнитном поле равен
(52.5)

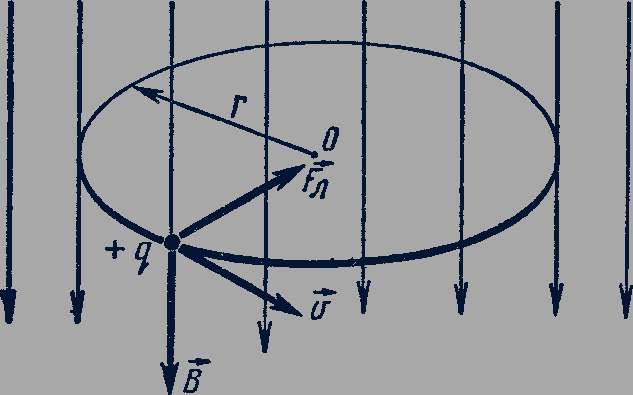

Рис. 187
Последнее выражение показывает, что период обращения частицы в однородном магнитном поле при постоянной массе не зависит от скорости
и радиуса траектории ее движения. Этот факт используется, например, в ускорителе заряженных частиц - циклотроне.

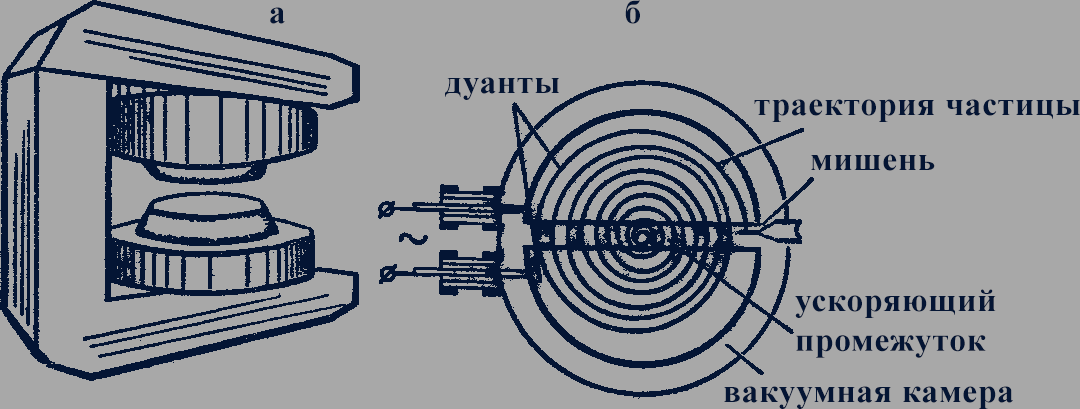

Циклотрон. В этом ускорителе заряженные частицы - протоны, ядра атомов гелия - разгоняются переменным электрическим полем постоянной частоты в вакууме в зазоре между двумя металлическими электродами - дуантами. Дуанты находятся между полюсами постоянного электромагнита (рис. 188,а). Под действием магнитного поля внутри дуантов заряженные частицы движутся по окружности. К моменту времени, когда они совершают половину оборота и подходят к зазору между дуантами, направление вектора напряженности электрического поля между дуантами изменяется на противоположное и частицы вновь испытывают ускорение. Каждую следующую половину оборота частицы пролетают по окружности все большего радиуса (рис. 188,б), но период их обращения остается неизменным. Поэтому для ускорения частиц на дуанты подается переменное напряжение с постоянным периодом.
Рис. 188
Ускорение частиц в циклотроне с постоянным периодом возможно лишь до значений скоростей, значительно меньших скорости света. С приближением скорости частицы к скорости света в вакууме, равной
= 300000 км/с, масса частицы возрастает, вследствие чего увеличивается период ее обращения в магнитном поле. Равенство периода обращения частицы и периода изменения электрического поля нарушается, ускорение прекращается.
МГД-генератор. Действие магнитного поля на движущиеся электрические заряды плазмы используется для получения электроэнергии. Установка для магнитогидродинамического преобразования называется МГД-генератором.

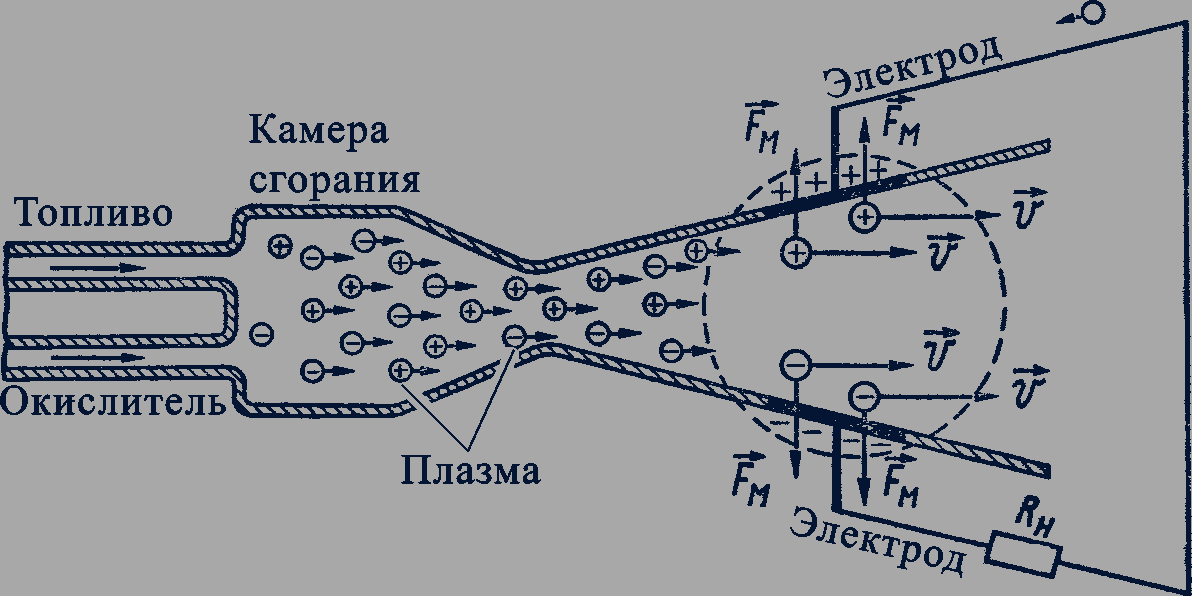

Схема устройства МГД-генератора показана на рисунке 189. В камере сгорания при сжигании нефти, керосина или природного газа создается высокая температура (2000-3000 К), при которой газообразные продукты сгорания ионизируются, образуя электронно-ионную плазму. Для повышения электропроводности плазмы в камеру сгорания вводят легкоионизирующиеся вещества, содержащие кальций, натрий, цезий. Раскаленная плазма движется по расширяющемуся каналу в несколько метров, в котором ее внутренняя энергия превращается в кинетическую энергию, и скорость возрастает до 2000 м/с и более. Так же, как и металлический проводник, плазма в целом нейтральна, но, влетая в область сильного магнитного поля, составляющие ее частицы разных знаков под действием силы Лоренца разделяются, как показано на рисунке 189. Электроны, достигнув нижнего электрода, движутся во внешней цепи по нагрузке сопротивлением
к другому электроду, где нейтрализуют положительные ионы. Мощность, выделяемая во внешней цепи, может быть использована для различных практических нужд.
Рис. 189
В режиме холостого хода, когда внешняя цепь разомкнута, между электродами возникает наибольшая разность потенциалов, равная ЭДС. В зависимости от конструкции генератора она может достигать нескольких сотен или тысяч вольт.
В МГД-генераторе сильно нагрета только плазма и отсутствуют движущиеся детали, подвергаемые подобно лопаткам турбин одновременному воздействию больших механических напряжений и высоких температур. Возможность использовать огнеупорные материалы и применять охлаждение неподвижных металлических деталей, соприкасающихся с плазмой, позволяет повысить температуру рабочего тела, а значит, и КПД установки. Для температуры плазмы, равной на входе
= 2500 К, а на выходе
= 300 К, теоретическое значение КПД составляет примерно 90%. Однако в реальных условиях температура отработанных газов на выходе из канала больше 300 К. Но если отработанные и уже не ионизированные продукты сгорания использовать для получения пара и приведения в действие турбины обычного электромашинного генератора, то реальный КПД такой установки будет равен 50-60%. А это почти вдвое превышает реальный КПД тепловых электростанций. Следовательно, при том же расходе топлива с помощью МГД-генератора можно получить вдвое больше электроэнергии.
Первая опытно-промышленная электростанция У-25 с МГД-генератором мощностью 25 МВт была запущена в нашей стране в 1971 г.
На Рязанской ГРЭС начато строительство МГД-генератора мощностью 500 МВт на газомазутном топливе.
Коэффициент полезного действия энергоблока приближается к 50%. Это должно обеспечить экономию 20-25% топлива по сравнению с обычной тепловой электростанцией.
Ферромагнетизм. Электростатическое взаимодействие неподвижных зарядов зависит от свойств среды, в которой находятся заряды. Опыт показывает, что от свойств среды зависит и магнитное взаимодействие токов. Если около большой катушки подвесить на двух тонких проводах вторую небольшую катушку (рис. 190), то при подключении катушек к источнику тока наблюдается отклонение малой катушки от вертикального положения. При внесении в большую катушку железного стержня малая катушка отклоняется на больший угол. Увеличение силы Ампера, действующей на малую катушку, показывает, что индукция магнитного поля, создаваемого током в большой катушке, увеличивается при внесении в катушку железного сердечника. Вещества, которые значительно усиливают внешнее магнитное поле, называются ферромагнетиками. Кроме железа, к ферромагнетикам относятся, например, никель, кобальт и некоторые соединения этих металлов с другими элементами.

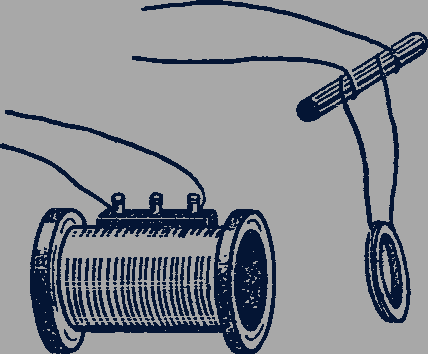

Рис. 190
Магнитная проницаемость. Физическая величина, показывающая, во сколько раз индукция магнитного поля в однородной среде отличается по модулю от индукции
магнитного поля в вакууме, называется магнитной проницаемостью:
(53.1)
У ферромагнетиков значения магнитной проницаемости достигают нескольких десятков, сотен и даже тысяч единиц.
Парамагнетики и диамагнетики. При внесении в катушку стержней из меди, алюминия, стекла, фарфора, дерева не удается заметить изменения отклонения малой катушки. Однако эксперименты с применением более чувствительных приборов позволяют установить, что все вещества изменяют магнитное поле. По характеру производимых изменений внешнего магнитного поля неферромагнитные вещества делятся на парамагнетики и диамагнетики.
Парамагнетиками называются вещества, которые создают слабое магнитное поле, по направлению совпадающее с внешним полем.
Магнитная проницаемость даже наиболее сильных парамагнетиков мало отличается от единицы: 1,00036 - у платины и 1,0034 - у жидкого кислорода.
Диамагнетиками называются вещества, которые создают поле, ослабляющее внешнее магнитное поле. Диамагнитными свойствами обладают, например, серебро, свинец, кварц. Магнитная проницаемость диамагнетиков отличается от единицы не более чем на десятитысячные доли. Самый сильный из диамагнетиков - висмут - обладает магнитной проницаемостью, равной 0,999824.

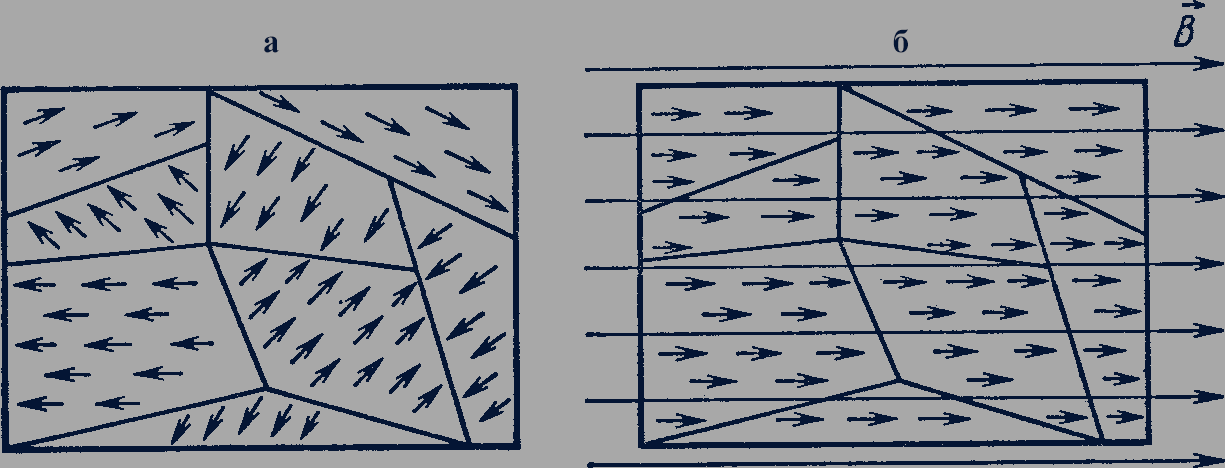

Природа ферромагнетизма. Ферромагнетизм объясняется магнитными свойствами электронов. Электрон эквивалентен круговому току или вращающемуся заряженному телу и поэтому обладает собственным магнитным полем. В большинстве кристаллов магнитные поля электронов взаимно компенсируются благодаря попарной антипараллельной ориентации магнитных полей электронов. Лишь в некоторых кристаллах, например в кристаллах железа, возникают условия для параллельной ориентации собственных магнитных полей электронов. В результате этого внутри кристалла ферромагнетика возникают намагниченные области протяженностью 10-2 - 10-4 см. Эти самопроизвольно намагниченные области называются доменами (рис. 191,а). В отдельных доменах магнитные поля имеют различные направления и в большом кристалле взаимно компенсируют друг друга. При внесении ферромагнитного образца во внешнее магнитное поле происходит упорядочение ориентации магнитных полей отдельных доменов.
Рис. 191
С увеличением магнитной индукции внешнего поля возрастает степень упорядоченности ориентации отдельных доменов - магнитная индукция возрастает. При некотором значении индукции внешнего поля наступает полное упорядочение ориентации доменов (рис. 191,б), возрастание магнитной индукции прекращается. Это явление называется магнитным насыщением.
Постоянные магниты. При вынесении ферромагнитного образца из внешнего магнитного поля значительная часть доменов сохраняет упорядоченную ориентацию - образец становится постоянным магнитом. Для изготовления постоянных магнитов используются сталь, сплавы железа с алюминием, никелем и кобальтом, оксиды железа и некоторых других металлов.
Температура Кюри. Упорядоченность ориентации доменов в ферромагнетике нарушается тепловыми колебаниями атомов в кристалле. Чем выше температура кристалла, тем быстрее разрушается порядок в ориентации доменов, вследствие чего образец размагничивается. Температура, выше которой вещество перестает быть ферромагнетиком, называется температурой Кюри. Температура Кюри у железа 770 °С, у кобальта 1130 °С, у никеля 356 °С. Исчезновение ферромагнитных свойств у железа при высокой температуре можно наблюдать в опыте с лезвием бритвы, которое при нагревании пламенем отпадает от магнита.
Применение ферромагнитных материалов. Ферромагнитные материалы, способные усиливать магнитные поля в десятки тысяч раз, широко применяются в современной технике. Стальной сердечник является одной из основных деталей электрогенератора и электродвигателя, электромагнита и трансформатора. Тонкий слой ферромагнитного порошка на гибкой пленке используется для магнитной записи и воспроизведения звука.
Если электрический ток, как показали опыты Эрстеда, создает магнитное поле, то не может ли в свою очередь магнитное поле вызывать электрический ток в проводнике? Многие ученые с помощью опытов пытались найти ответ на этот вопрос, но первым решил эту задачу Майкл Фарадей (1791-1867).
В 1831 г. Фарадей обнаружил, что в замкнутом проводящем контуре при изменении магнитного поля возникает электрический ток. Этот ток назвали индукционным током.
Рис. 192

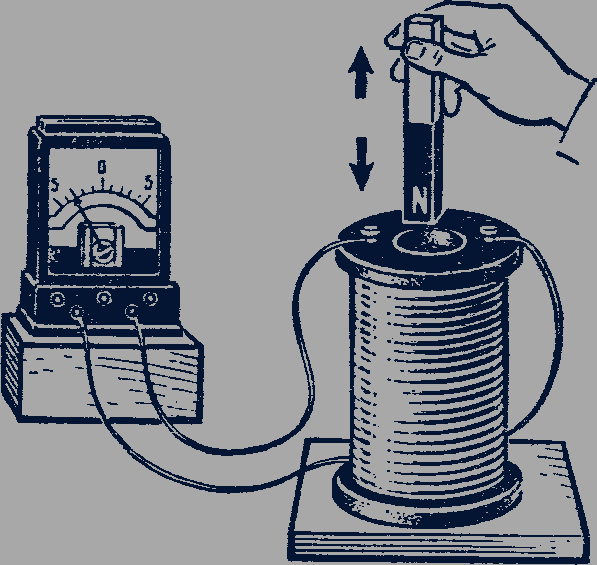

Индукционный ток в катушке из металлической проволоки возникает при вдвигании магнита внутрь катушки и при выдвигании магнита из катушки (рис. 192), а также при изменении силы тока во второй катушке, магнитное поле которой пронизывает первую катушку (рис. 193).

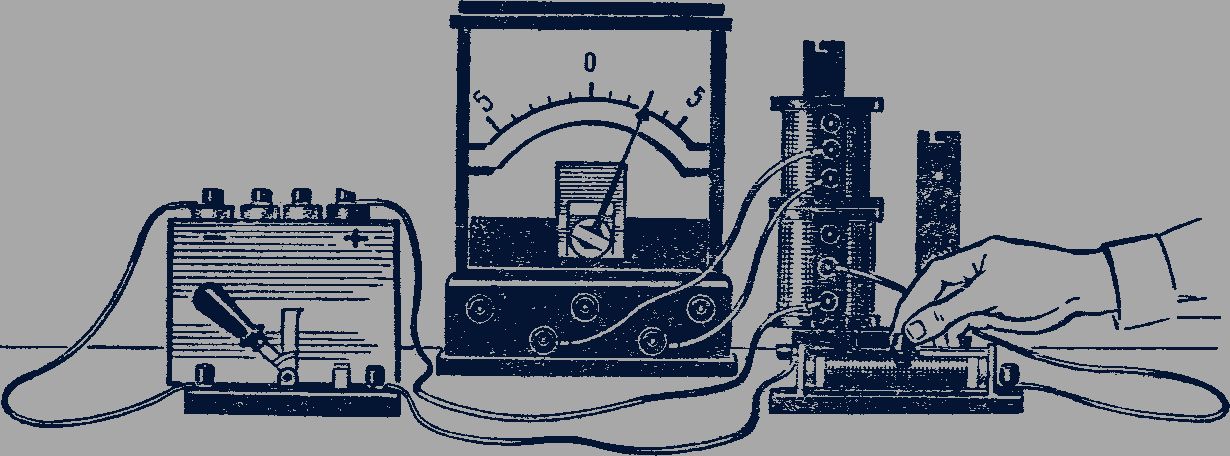

Рис. 193
Явление возникновения электрического тока в замкнутом проводящем контуре при изменениях магнитного поля, пронизывающего контур, называется электромагнитной индукцией.
Появление электрического тока в замкнутом контуре при изменениях магнитного поля, пронизывающего контур, свидетельствует о действии в контуре сторонних сил неэлектростатической природы или о возникновении ЭДС индукции. Количественное описание явления электромагнитной индукции дается на основе установления связи между ЭДС индукции и физической величиной, называемой магнитным потоком.
Магнитный поток. Для плоского контура, расположенного в однородном магнитном поле, (рис. 194), магнитным потоком
через поверхность площадью называют величину, равную произведению модуля вектора магнитной индукции на площадь и на косинус угла между вектором и нормалью к поверхности:
. (54.1)
Рис. 194
Правило Ленца. Опыт показывает, что направление индукционного тока в контуре зависит от того, возрастает или убывает магнитный поток, пронизывающий контур, а также от направления вектора индукции магнитного поля относительно контура. Общее правило, позволяющее определить направление индукционного тока в контуре, было установлено в 1833 г. Э.X. Ленцем.

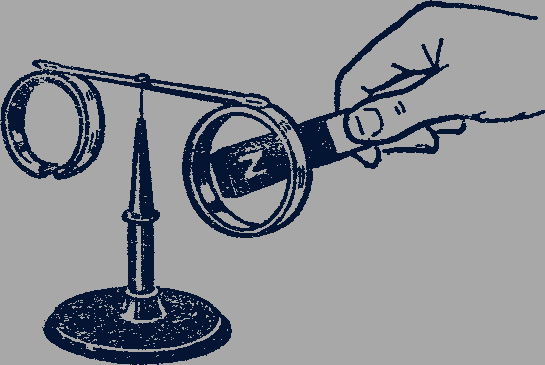

Правило Ленца можно наглядно показать с помощью легкого алюминиевого кольца (рис. 195). Опыт показывает, что при внесении постоянного магнита кольцо отталкивается от него, а при удалении притягивается к магниту. Результат опытов не зависит от полярности магнита.
Рис. 195
Отталкивание и притяжение сплошного кольца объясняется возникновением индукционного тока в кольце при изменениях магнитного потока через кольцо и действием на индукционный ток магнитного поля. Очевидно, что при вдвигании магнита в кольцо индукционный ток в нем имеет такое направление, что созданное этим током магнитное поле противодействует внешнему магнитному полю, а при выдвигании магнита индукционный ток в нем имеет такое направление, что вектор индукции его магнитного поля совпадает по направлению с вектором индукции внешнего поля.
Общая формулировка правила Ленца: возникающий в замкнутом контуре индукционный ток имеет такое направление, что созданный им магнитный поток через площадь, ограниченную контуром, стремится компенсировать то изменение магнитного потока, которым вызывается данный ток.
